1) Вентиляция офиса на базе канальной приточно-вытяжной вентиляции. Кондиционирование офиса на базе сплит-систем



Канальная система приточно-вытяжной вентиляции применяется, как правило, для офисов небольшой площади. Канальное вентиляционное оборудование может располагаться за подшивным потолком коридора, технического помещения, санузла или другого помещения. Разводка воздуха по помещениям осуществляется по сети воздуховодов, раздача воздуха непосредственно в обслуживаемые помещения осуществляется через настенные решетки или потолочные диффузоры. Забор наружного воздуха для приточной вентиляции осуществляется на высоте более 2 м от уровня земли. Перед подачей в помещения воздух очищается в фильтре, а в холодный и переходный периоды года подогревается. Выброс воздуха от вытяжной вентиляции осуществляется либо в вентканал. Для экономии электроэнергии (или горячей воды в случае использования водяного нагревателя) для подогрева приточного воздуха иногда устанавливается рекуператор. Это теплообменник, использующий теплоту удаляемого воздуха для подогрева приточного. Рекуператор может быть как канального исполнения, так и находится в составе компактной приточно-вытяжной установки. Отличие компактной приточно-вытяжной установки от канальной системы состоит в том, что все вентиляционное оборудование находится в едином корпусе.

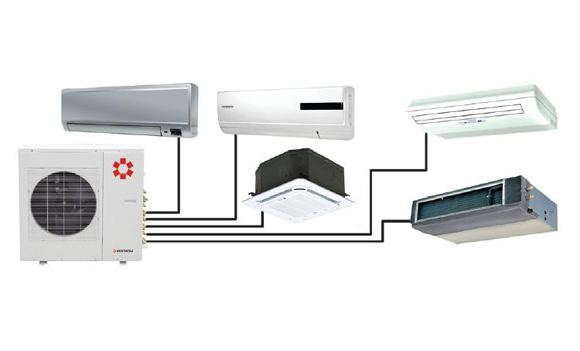

Для поддержания комфортной температуры воздуха в помещениях устанавливаются кондиционеры. Это могут быть как отдельные сплит-системы (1 кондиционер на 1 помещение), так и мультисплит-системы (1 наружный блок и несколько внутренних) различной конфигурации: настенные, кассетные, потолочные.
Таким образом, в каждом офисном помещении благодаря вентиляции подается свежий наружный воздух и удаляется отработанный. А за счет установки кондиционеров в каждом кабинете поддерживается индивидуальная оптимальная температура.

2) Вентиляция и кондиционирование офиса на базе канального кондиционера с подмесом наружного воздуха

Устройство систем вентиляции и кондиционирования на базе канального кондиционера предусматривается, как правило, для небольших офисов. Канальный кондиционер позволяет не только охлаждать и нагревать воздух, но и подавать в помещение определенное количество наружного воздуха. Это достигается путем дополнительной установки перед кондиционером канального вентиляционного оборудования для подмеса наружного воздуха. Таким образом, канальный кондиционер совмещает в себе как функции кондиционирования, так и вентиляции. Принцип работы канального кондиционера с подмесом наружного воздуха: в камеру смешения перед кондиционером подается определенное количество свежего наружного воздуха (как правило, санитарная норма), а также воздух, удаляемый из помещений (рециркуляционный). Далее эта смесь проходит обработку в кондиционере – фильтруется, охлаждается или подогревается. Подготовленный воздух подается по сети воздуховодов в обслуживаемые помещения. Отработанный теплый воздух удаляется из помещений также по сети воздуховодов и попадает в камеру смешения, где смешивается с наружным воздухом, и цикл повторяется. Канальный кондиционер может располагаться за подвесным потолком в коридоре, техническом помещении или любом другом месте.
К плюсам такой системы можно отнести отсутствие внутренних блоков кондиционеров в помещениях.
